Aéronautique
EN 9100 / AS 9100
PV exigé sur 100 % des pièces de structure et équipements critiques. FAI (First Article Inspection) systématique. Traçabilité métrologique des instruments obligatoire (étalonnage à jour).
ISO 2768 · ISO 13920 · EN 13480 · Export PDF & Excel
Votre
PV dimensionnel automatisé
Oubliez les tableaux Excel créés à la main. Importez votre plan PDF, saisissez vos mesures — DIMCONTROL génère le procès-verbal dimensionnel structuré selon vos référentiels, mis en forme et prêt à signer.

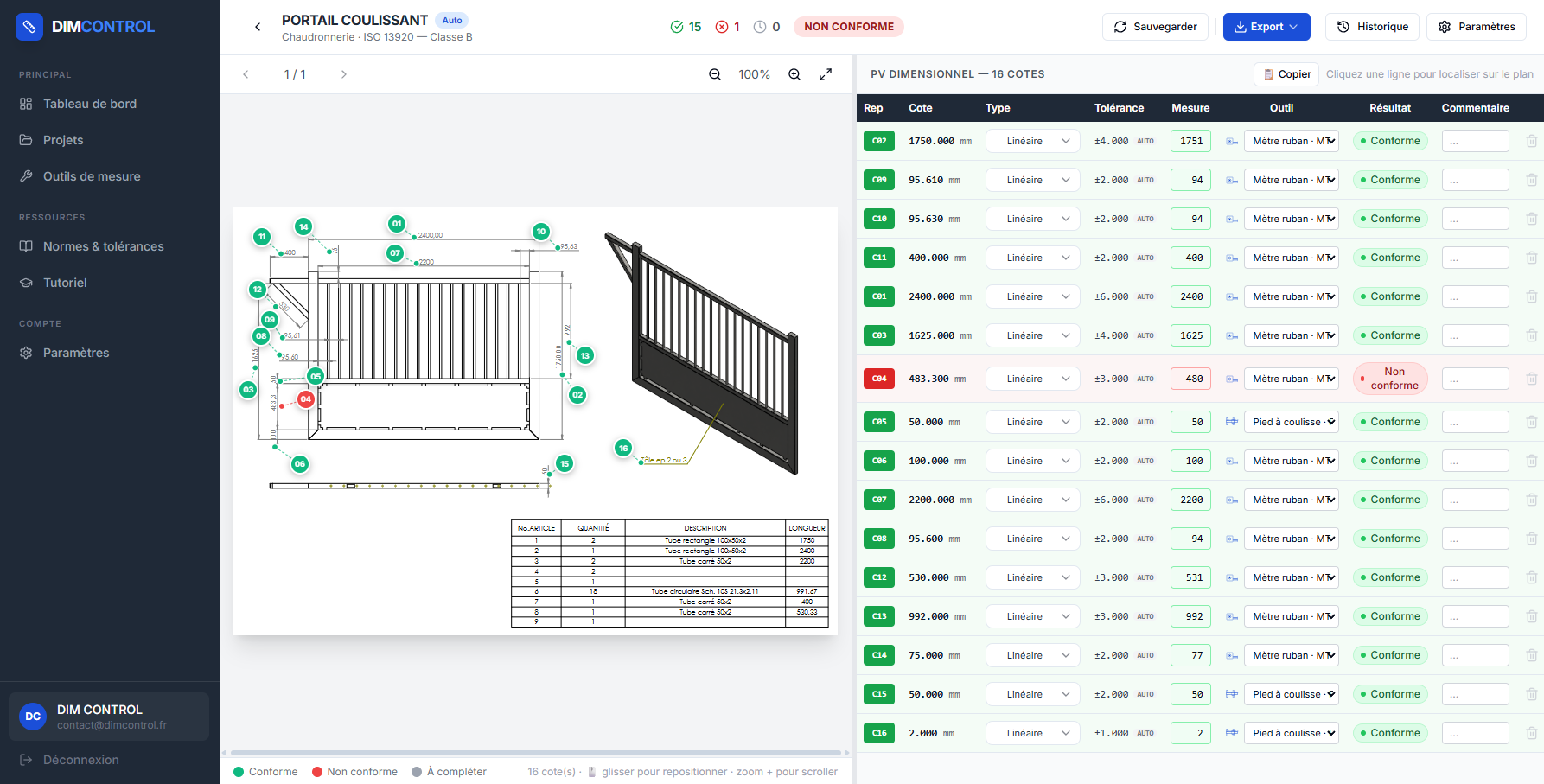

Interface réelle de l'application
Comment ça marche
Un PV dimensionnel en 3 étapes
1
Importez votre plan PDF
Uploadez votre plan technique. DIMCONTROL accepte les plans mono et multi-pages jusqu'à 50 Mo. Les pastilles numérotées sont placées sur chaque cote identifiée.
2
Saisissez vos mesures
Le tableau de contrôle liste chaque cote avec ses bornes min/max, calculées selon les critères de votre référentiel (ISO 2768, ISO 13920). Saisissez la mesure relevée — le statut conforme/NC s'affiche en temps réel.
3
Exportez le PV dimensionnel
PDF A4 paysage prêt à signer ou Excel colorisé mis en forme. Généré en 1 clic, sans mise en forme manuelle, sans erreur de calcul.
Qu'est-ce qu'un procès-verbal dimensionnel ?
Un procès-verbal dimensionnel (PV dimensionnel) est un document qualité formel qui atteste la conformité géométrique d'une pièce ou d'un ensemble mécanique par rapport à un plan de définition. Il constitue la preuve écrite que chaque cote cotée sur le plan a été mesurée et se situe dans les tolérances admissibles.
Le PV dimensionnel est requis dans de nombreuses industries : aéronautique, automobile, chaudronnerie industrielle, tuyauterie, mécanique de précision. Il accompagne systématiquement la livraison de pièces sous-traitées lorsque le cahier des charges client l'exige, ou lors des inspections qualité internes.
Structure d'un PV dimensionnel complet
Un procès-verbal dimensionnel complet comprend pour chaque cote contrôlée : le repère de la cote (C01, C02…), la description de la dimension, la valeur nominale en mm, les tolérances admissibles (bornes min/max issues de votre référentiel de critères), la mesure relevée par le technicien, le résultat de conformité et l'éventuel commentaire.
Normes ISO pour le PV dimensionnel
Deux normes gouvernent les tolérances générales utilisées dans la majorité des procès-verbaux dimensionnels industriels :
- ISO 2768 — Tolérances générales pour pièces usinées. 4 classes de précision : f (fine), m (moyenne), c (grossière), v (très grossière). Applicable aux dimensions linéaires, angulaires, rectitude, planéité, circularité.
- ISO 13920 — Tolérances générales pour constructions mécano-soudées. 4 classes : A, B, C, D. Couvre les dimensions linéaires et angulaires des assemblages soudés, charpentes métalliques et réservoirs.
DIMCONTROL prend en charge les principaux référentiels du métier (ISO 2768, ISO 13920, EN 13480). Vous y renseignez vos propres critères de contrôle, à partir des documents que vous détenez légalement, une seule fois — DIMCONTROL les conserve dans votre espace et calcule les bornes min/max de chaque cote selon vos critères. C'est un outil d'aide à la structuration et à l'analyse : il ne se substitue pas à la consultation des documents officiels, et la validation finale reste sous votre responsabilité.
Formats de sortie
Votre PV, dans le format qui vous convient
Export PDF
- Format A4 paysage, prêt à signer
- En-tête projet et logo société (dès l'offre Atelier)
- Tableau colorisé conforme/NC
- Résumé de conformité en page de garde
- Pied de page horodaté et traçable
Export Excel (.xlsx)
- Mise en forme couleur automatique
- Formules de tolérance intégrées
- En-tête projet paramétrable
- Archivage et traitement ultérieur
- Disponible dès l'offre Atelier
Obligation contractuelle
Quand le PV dimensionnel est-il exigé ?
Le procès-verbal dimensionnel est obligatoire dans plusieurs secteurs industriels. Voici les principales exigences sectorielles.
Automobile
IATF 16949 / PPAP
Plan de contrôle dimensionnel formalisé par pièce. PPAP (Production Part Approval Process) inclut systématiquement un PV dimensionnel détaillé sur la pré-série.
Nucléaire
RCC-M / ESPN / RSE-M
Contrôle et PV sur 100 % des composants des classes de sûreté. Archivage 60 ans minimum. Validation par un organisme tiers (Apave, Bureau Veritas).
Tuyauterie process
EN 13480 / ASME B31.3
PV dimensionnel des spools préfabriqués, des piquages et des supports. Critique pour les fluides dangereux (DESP / PED 2014/68/UE).
Défense
AQAP 2110 / 2120
Exigences proches de l'aéronautique. Mode Confidentiel de DIMCONTROL adapté à la confidentialité des plans classifiés (pas de transit IA externe).
Mécanique générale
Selon contrat client
Le PV n'est pas réglementairement obligatoire mais largement demandé par les donneurs d'ordres. Bonne pratique : PV systématique pour la première pièce d'une série (FAI volontaire).
Approfondir le sujet
Pour aller plus loin sur le contrôle dimensionnel et les normes applicables :
Questions sur le PV dimensionnel
Qu'est-ce qu'un procès-verbal dimensionnel ?
Un procès-verbal dimensionnel (PV dimensionnel) est un document qualité qui atteste la conformité géométrique d'une pièce ou d'un ensemble par rapport à un plan technique. Il liste chaque cote nominale, ses tolérances admissibles, la mesure relevée par le technicien et le résultat (conforme / non conforme). Le PV dimensionnel est requis dans les industries aéronautique, automobile, chaudronnerie et mécanique de précision.
Comment automatiser la génération d'un PV dimensionnel ?
DIMCONTROL est un outil d'aide qui automatise les étapes répétitives : extraction des cotes depuis le plan PDF, calcul des bornes min/max selon les critères de contrôle que vous renseignez (par référentiel ISO 2768 ou ISO 13920), mise en forme du tableau et génération du document final. Le technicien qualité se concentre sur la saisie des mesures relevées et la validation finale, qui reste sous sa responsabilité.
Quels référentiels de tolérances DIMCONTROL prend-il en charge pour le PV dimensionnel ?
DIMCONTROL prend en charge les principaux référentiels du métier : ISO 2768 (pièces usinées), ISO 13920 (constructions mécano-soudées) et EN 13480 (tuyauterie). Vous y renseignez vos propres critères de contrôle, à partir des documents que vous détenez légalement. DIMCONTROL calcule alors les bornes min/max de chaque cote selon vos critères. L'outil ne se substitue pas à la consultation des documents officiels.
Ressources métier
Pour aller plus loin
Approfondissez les sujets clés du contrôle dimensionnel industriel.
Logiciel de contrôle dimensionnel
Méthodologie, instruments de mesure, industries couvertes (6 secteurs).
LireTolérances ISO 2768
Tableaux complets f / m / c / v pour pièces usinées. Toutes les plages dimensionnelles.
LireTolérances ISO 13920
Tableaux complets A / B / C / D pour constructions soudées et mécano-soudé.
LireGlossaire de la métrologie
50 définitions A-Z : cote, tolérance, GD&T, planéité, rectitude, FAI, AQL…
LirePlan gratuit · 5 PV/mois · Aucune carte bancaire
Générez votre premier PV dimensionnel
Testez DIMCONTROL gratuitement sur vos propres plans. Votre premier procès-verbal dimensionnel en moins de 25 minutes.
