Pour les ateliers de mécanique, chaudronnerie et métrologie
Bullage du plan et calcul des tolérances,
dans un seul outil
Le PV sort signable, plan annoté et moyens de contrôle documentés. Plus une cote recopiée, plus une pastille posée à la main.
Du plan PDF au PV signé, en quatre temps
C'est tout le produit. Le reste de cette page détaille chacune de ces quatre étapes, sans rien romancer.
- 1
Déposez le plan
Glissez le PDF du plan (monopage ou multipage, jusqu'à 50 Mo). Aucune préparation, aucun format imposé.
- 2
Les cotes sont détectées et bullées
Le plan est lu, les cotes reconnues. Une pastille numérotée se pose sur chacune, dans l'ordre de lecture du plan.
- 3

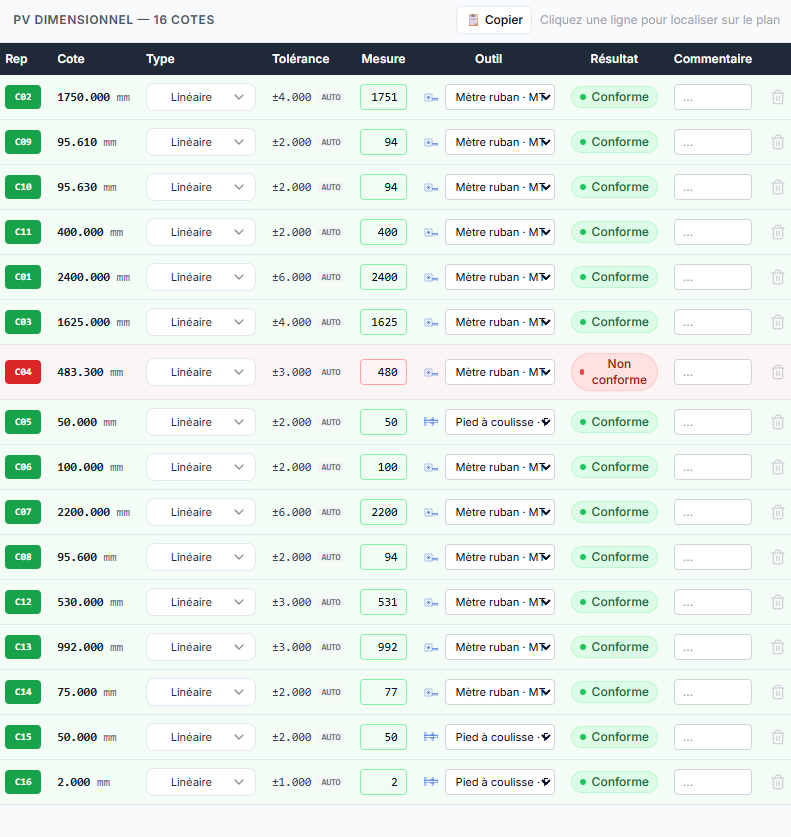

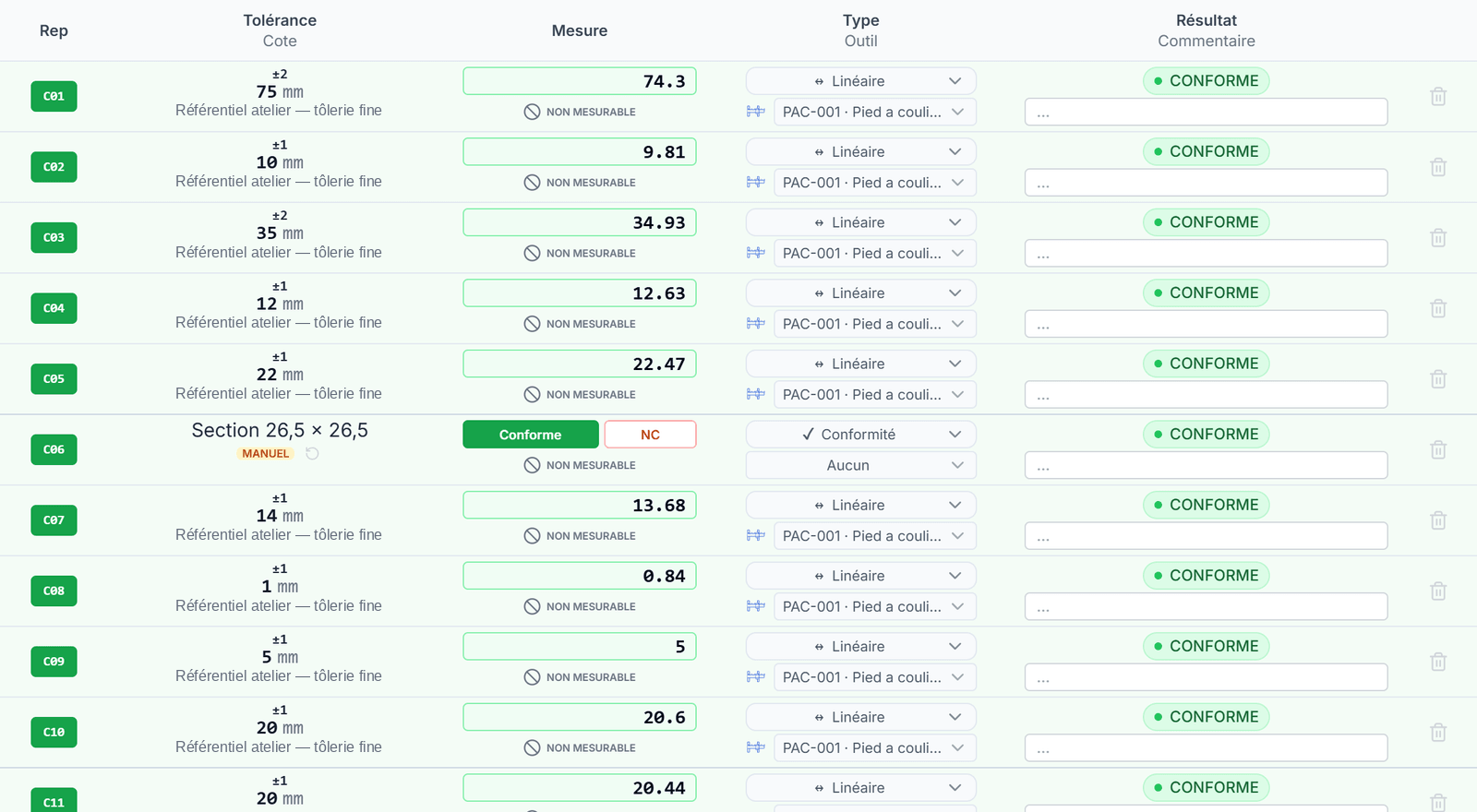

Saisissez les mesures au poste
Vous relevez, vous saisissez. Le verdict conforme / non conforme s'affiche à la volée et le taux de conformité se recalcule.
- 4
Sortez le PV signé
PV A4 paysage bilingue, plan bullé en annexe, certificats d'étalonnage joints. Prêt à signer et à transmettre.
Chaque cote reliée à sa ligne de PV,
un contrôle fiabilisé
Plus deux relevés mélangés. Le numéro qui est sur le plan est celui qui est sur le PV.
- Plus une cote à chercher dans le tableau
- Plus une cote à retrouver à l'œil sur le plan
Un seul outil, deux livraisons
Même interface, même ergonomie,
vous choisissez où vivent vos données
Que vous utilisiez la version en ligne (SaaS) ou l'Édition Locale Desktop, vous travaillez dans la même interface. Mêmes écrans, mêmes raccourcis. Seules différences : la circulation des données, et l'analyse de plan scanné comme l'option trame de PV, absentes du poste.
Version SaaS (en ligne)
- Accessible depuis votre navigateur, pas d'installation
- Hébergement en France (OVHcloud)
- Mode Confidentiel inclus : le PDF reste dans votre navigateur
- Analyses de plans scannés : 300 par mois, avec l'offre Équipe
Application Windows installée
- Installeur Windows téléchargé depuis votre Espace Souverain
- Hors ligne au quotidien : seule la vérification de licence (identifiants de compte et de poste, aucune donnée métier) passe par nos serveurs, environ tous les 10 jours
- Extraction embarquée de la couche texte des PDF natifs (aucun service externe). Un plan scanné doit être ré-exporté en PDF texte.
- Vérification de licence ~tous les 10 jours uniquement
Migrez à tout moment entre les deux livraisons sans perdre vos projets, votre catalogue d'instruments ou vos PV exportés.
Les dernières fonctionnalités, déjà disponibles
Ce que les retours d'atelier ont fait entrer dans l'outil ces derniers mois.
Le détail des dernières nouveautés
Dossiers d'affaires
Regroupez tous les plans d'une même commande dans une affaire. Les informations partagées (client, n° de commande, référentiel) se remplissent automatiquement sur chaque plan.
Import en masse
Glissez plusieurs plans PDF d'un coup. Un contrôle est créé par plan, chacun héritant des informations de l'affaire. Plus une information à ressaisir d'un plan à l'autre.
Diamètre, rayon & taraudage
Des types de cote dédiés Ø et R. Pour le taraudage contrôlé à la jauge tampon Go / No-Go, vous cochez Conforme ou Non conforme, sans tolérance à saisir.
Détection auto-optimisée
Diamètres, rayons et taraudages sont pré-typés automatiquement. Un plan à couche texte est traité en local, sans consommer la moindre analyse. Seul un vrai scan part en analyse.
Traçabilité des moyens de contrôle
Chaque cote porte l'instrument qui l'a mesurée. Le PV sort documenté, prêt pour l'audit qualité.
Export en lot
Sortez tous les PV d'une affaire en un seul ZIP. Un clic, et tout votre parc d'instruments part en Excel.
Gestion façon Windows
Sélectionnez, archivez, dupliquez ou supprimez vos affaires et vos plans comme dans l'explorateur Windows, avec cases à cocher, Maj + clic et sélection totale.
Suivi d'étalonnage
Chaque instrument porte sa date d'étalonnage et sa périodicité en mois, celle que vous fixez vous-même. La prochaine échéance se calcule seule, et un e-mail vous prévient au délai que vous choisissez, outil par outil. Plus une date d'étalonnage à surveiller à la main.

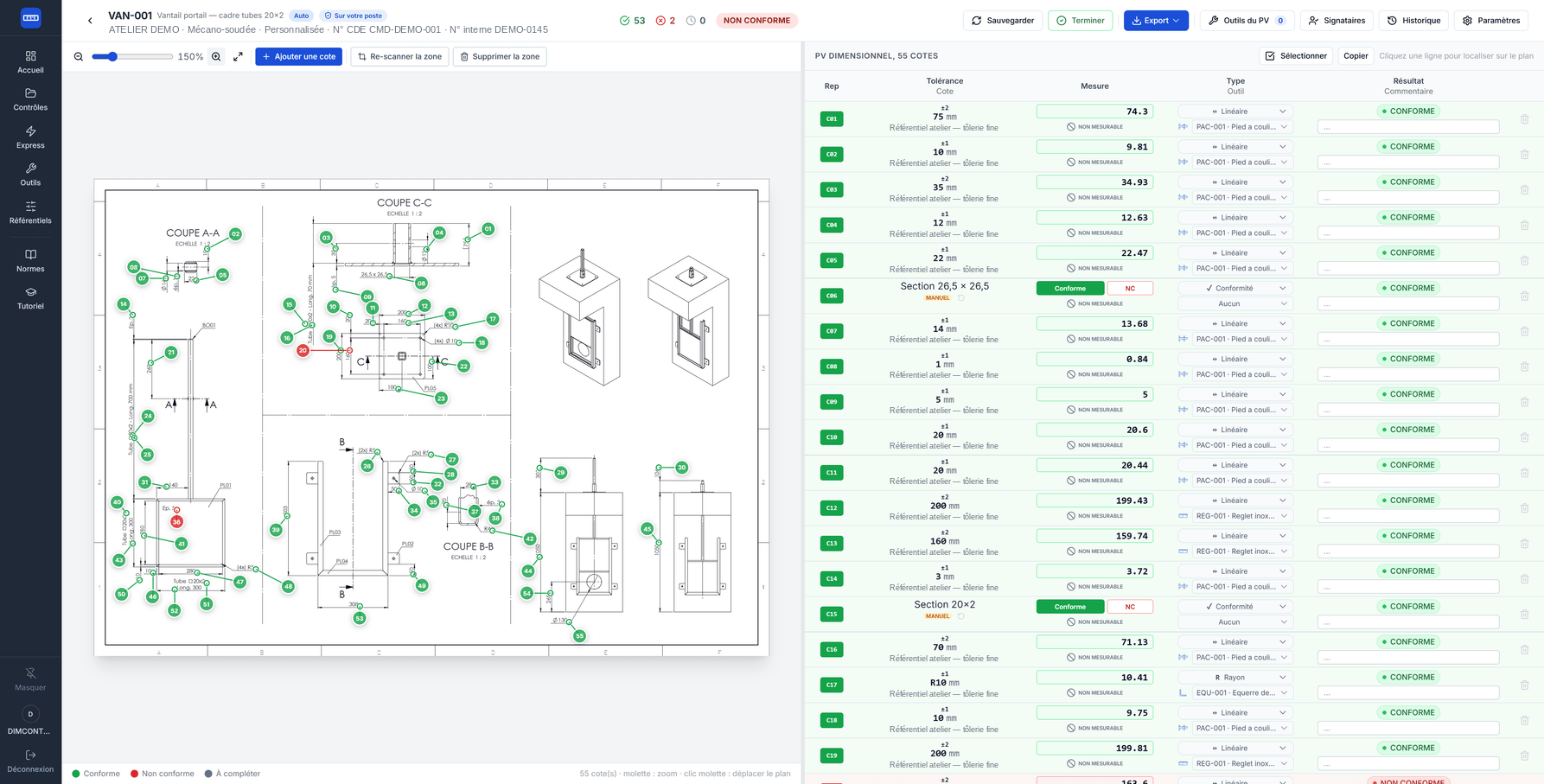

Import du plan PDF et visualisation intégrée
- Glissez-déposez votre plan, monopage ou multipage, jusqu'à 50 Mo
- Visualiseur PDF intégré avec zoom et navigation multi-pages
- Pastilles numérotées positionnées sur chaque cote du plan
Extraction des cotes
Le mode dépend de la nature du fichier
Un PDF natif (export CAO) contient une couche texte. Les cotes sont lues sur votre poste, le fichier ne part nulle part. Un PDF scanné (image, papier numérisé, photo) n'a pas cette couche, il passe donc par l'analyse de plan scanné.
Vous n'avez rien à choisir. DIMCONTROL regarde si le PDF a une couche texte et s'oriente tout seul.
Inclus dès l'offre gratuite
PDF natif (export CAO) · Mode Confidentiel
La couche texte du PDF est lue dans votre navigateur. Le plan PDF ne quitte pas votre poste. C'est le cas de la quasi-totalité des plans sortis d'un logiciel de CAO.
- Tout PDF natif, quel que soit le logiciel de CAO qui l'a exporté
- Aucun upload du PDF, aucun recours au cloud ni à un service externe
- Inclus dès l'offre gratuite, dans les 5 PV du mois, et illimité dès l'offre Atelier
Le plan sort du poste
PDF scanné (image) · analyse de plan scanné
Uniquement quand le PDF n'a pas de couche texte (papier numérisé, photo, PDF raster). L'image du plan est alors analysée pour y identifier les cotes. Un PDF natif ne passe jamais par là.
- Fonctionne sur scans, photos, PDF rasters
- Incluse dans l'offre Équipe, 300 analyses par mois
Vous pouvez forcer le mode au cas par cas pour chaque projet. Côté Édition Locale Desktop, seule la lecture de la couche texte existe. Elle est embarquée dans le logiciel, sans aucune dépendance externe. Un plan scanné doit donc être ré-exporté en PDF texte avant d'être traité.
Ce que l'outil sait lire sur un plan,
dans le détail
Voici la liste exacte des cotations reconnues. Chacune est couverte par des tests automatisés rejoués à chaque mise à jour.
La liste exacte des cotations reconnues
Tolérances
- Symétriques : 30 ±0,1
- Asymétriques : 30 +0,2 / −0,1
- Sur un seul côté : 30 +0,5 / 0
- Cotes limites : 12,5 / 12,3
- Cotes encadrées : =300=
- Ajustements ISO : H7, js9, f7, p6…
Formes & notations
- Diamètres Ø, ⌀, ∅ (et sphères SØ)
- Rayons R, carrés □
- Taraudages M10x1.5
- Angles 45°±0,5, chanfreins 2x45°
- Épaisseurs « ép. 3 »
- Longueurs « Long. 700 », hors-tout « 150 HT »
Cotations composées
- Quantités « 2x15 » (2 perçages de 15)
- Sections & profilés « 40x20 »
- Tolérances empilées, recollées spatialement
- Virgule décimale française
- Plusieurs cotes dans un même bloc de texte
- Dédoublonnage des cotes répétées
Symboles géométriques
- ⏤ Rectitude
- ⏥ Planéité
- ⊥ Perpendicularité
- ⌖ Symétrie
- ↗ Battement
- ∥ Parallélisme
Le travail invisible sur les vrais plans
Un export CAO n'écrit pas proprement. La plupart des cotes se perdent à cet endroit précis, et c'est là que le moteur passe le plus de temps.
Glyphes éclatés recollés
Les logiciels de CAO écrivent parfois « 1 » puis « 8 » comme deux fragments séparés. Ils sont recollés avant lecture.
Tolérances empilées
Le « +0,2 » au-dessus du « −0,1 » forment deux blocs distincts dans le fichier. Ils sont réassociés par leur position sur la page.
Filtre anti-cartouche
17 motifs écartent ce qui n'est jamais une cote : dates, échelles, formats A0-A4, rugosité Ra, duretés HRC, nuances matière, indices de révision, renvois de coupe…
3 niveaux de sensibilité
Stricte, Standard ou Exhaustive. Vous décidez si les nombres nus sans symbole doivent être remontés, avec dédoublonnage des cotes répétées.
Vous gardez la main sur la liste finale. Ajouter une cote, en corriger une, en supprimer, relancer la détection sur une zone du plan. Tout se fait en un clic.
Calcul automatique des tolérances,
d'après votre référentiel
DIMCONTROL ne fournit aucune valeur normative. Il n'y a pas de table ISO embarquée dans le logiciel. C'est vous qui saisissez vos valeurs, à partir des documents que vous détenez légalement. C'est un choix assumé, et c'est ce qui fait que le PV engage votre référentiel, pas le nôtre. Vous le renseignez une fois, tous vos contrôles suivants s'y réfèrent sans que vous ayez à y revenir.
- Saisie en ligne dans une grille, ou import d'un gabarit Excel prêt à remplir
- Structures type ISO 2768, ISO 13920, EN 13480, ou structure libre avec vos propres plages
- Deux axes de classes : dimensionnelle (linéaire, angulaire) et forme / géométrie
- La tolérance est calculée automatiquement selon la valeur nominale de chaque cote
- Une tolérance écrite sur le plan reste toujours prioritaire sur le référentiel
- À défaut de référentiel : ± 1 mm par défaut, signalé par un bandeau explicite
Option · 299 €, une seule fois
Vos procès-verbaux sortent
sur votre propre formulaire
Vous nous envoyez votre trame Excel. DIMCONTROL la remplit à chaque contrôle. Votre donneur d'ordre reçoit le document qu'il a l'habitude de recevoir. Plus rien à recopier, donc plus de faute de recopie.
- Votre mise en page ne bouge pas, impression comprise
- Votre cartouche, vos références et vos visas restent inchangés
- Vos exports Excel, Pack Express et export d'affaire passent tous sur votre trame
- Un classeur Excel .xlsx suffit
- Mise en service sous 7 jours ouvrés à compter de la réception de votre fichier
- 299 € une seule fois, aucun abonnement supplémentaire
À qui s'adresse cette option
Nous reprenons un formulaire que vous avez déjà. Sans trame interne, cette option ne vous apporte rien. Le PV DIMCONTROL est compris dans votre abonnement et il fait le travail.
Pourquoi 299 €
Aucune trame ne ressemble à une autre. Chaque emplacement est relevé cellule par cellule. Vos cases à cocher sont branchées. La pagination et l'échelle d'impression sont réglées sur votre modèle. Le tout est éprouvé sur un contrôle de plusieurs pages avant la mise en service.

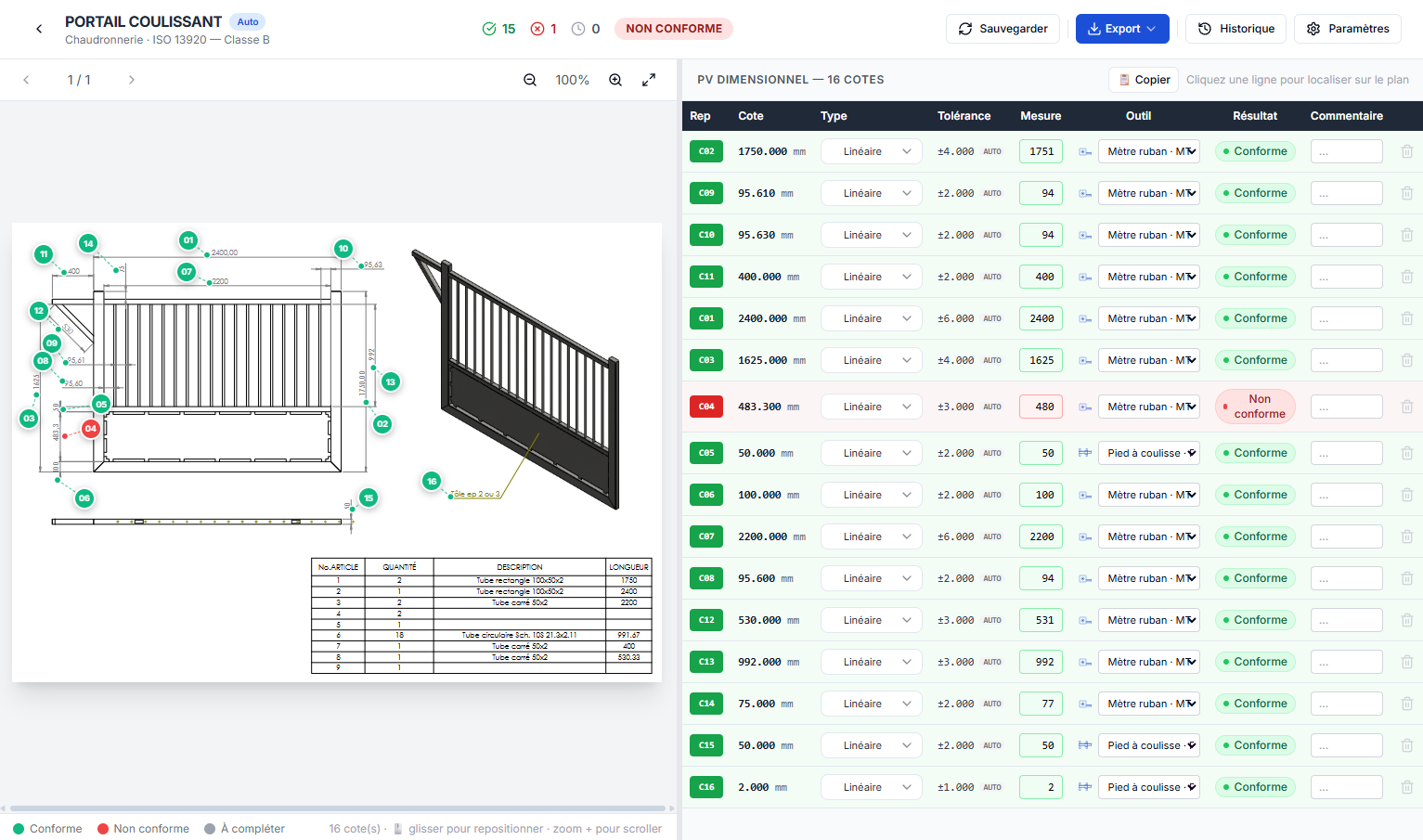

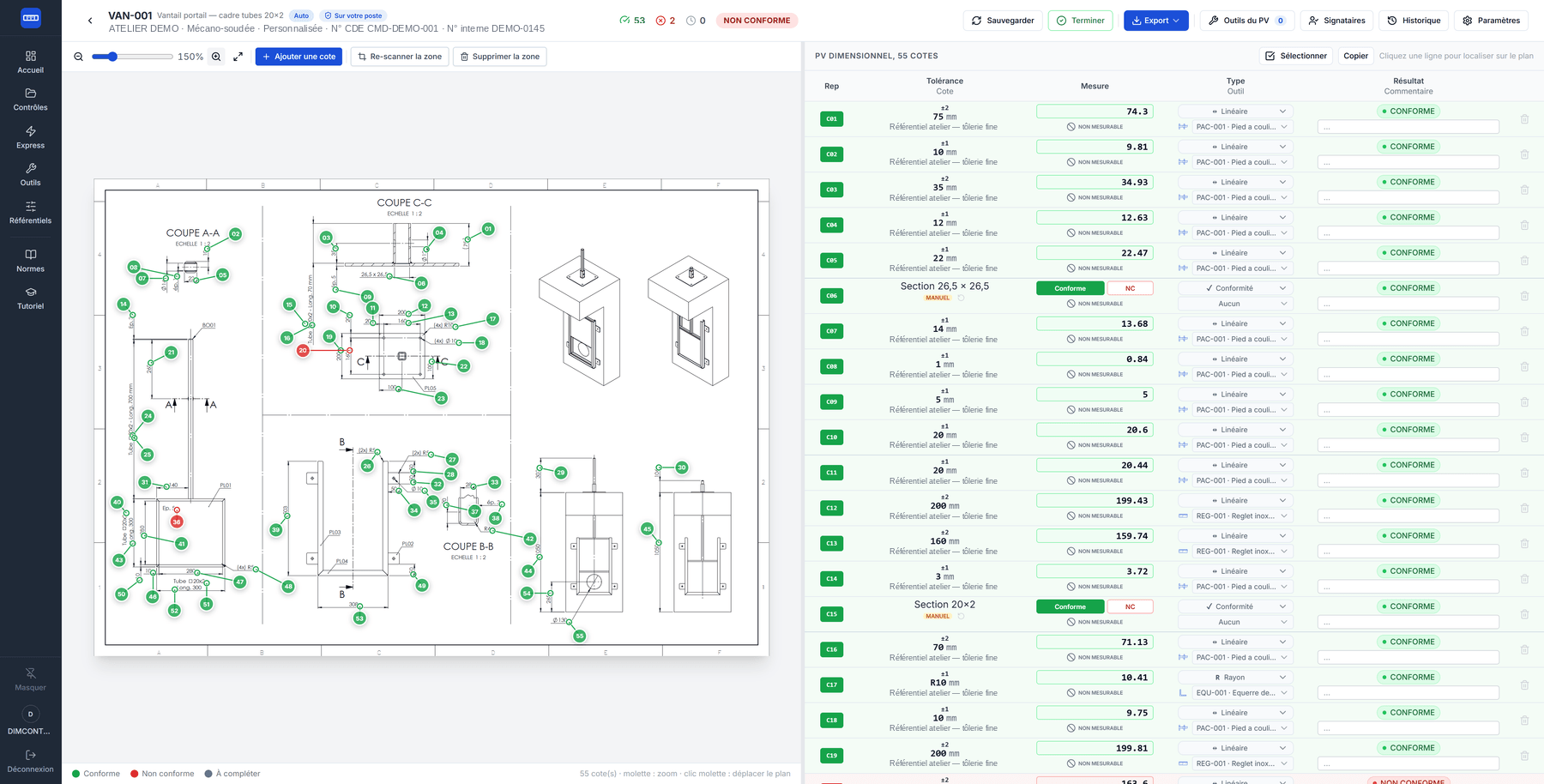

Statut conforme / non conforme en temps réel
- Dès la saisie d'une mesure, le statut s'affiche instantanément
- Code couleur : vert conforme, rouge non conforme, gris en attente
- Pastilles synchronisées sur le plan PDF en temps réel
- Taux de conformité recalculé à chaque mesure saisie
- Cote « non mesurable » : exclue du taux de conformité et comptée à part sur le PV
Vos instruments gérés une fois,
repris sur chaque PV
Vous déclarez vos instruments une fois, jamais deux. Numéro de série et validité d'étalonnage sortent sur chaque PV.
- Catalogue persistant : 12 types d'instruments (pied à coulisse, micromètre, jauge d'épaisseur, jauge de rayon, rapporteur d'angle, niveau, jauge de soudure, rugosimètre, équerre, réglet, mètre ruban, autre)
- Fiche complète : identifiant interne, marque, n° de série, étendue de mesure, résolution
- Suivi d'étalonnage automatique : dernière date + périodicité (en mois ou en jours, valeur libre) → prochaine échéance calculée, badges Périmé / Bientôt / OK
- Rappel par e-mail automatique avant l'échéance d'étalonnage, au nombre de jours choisi pour chaque outil (ou aucun rappel)
- Un certificat de raccordement téléversé par instrument, réutilisé sur tous ses PV
- Affectation d'un instrument à chaque cote → repris sur le PV comme moyen de contrôle
- Import / export Excel de tout le parc en un clic

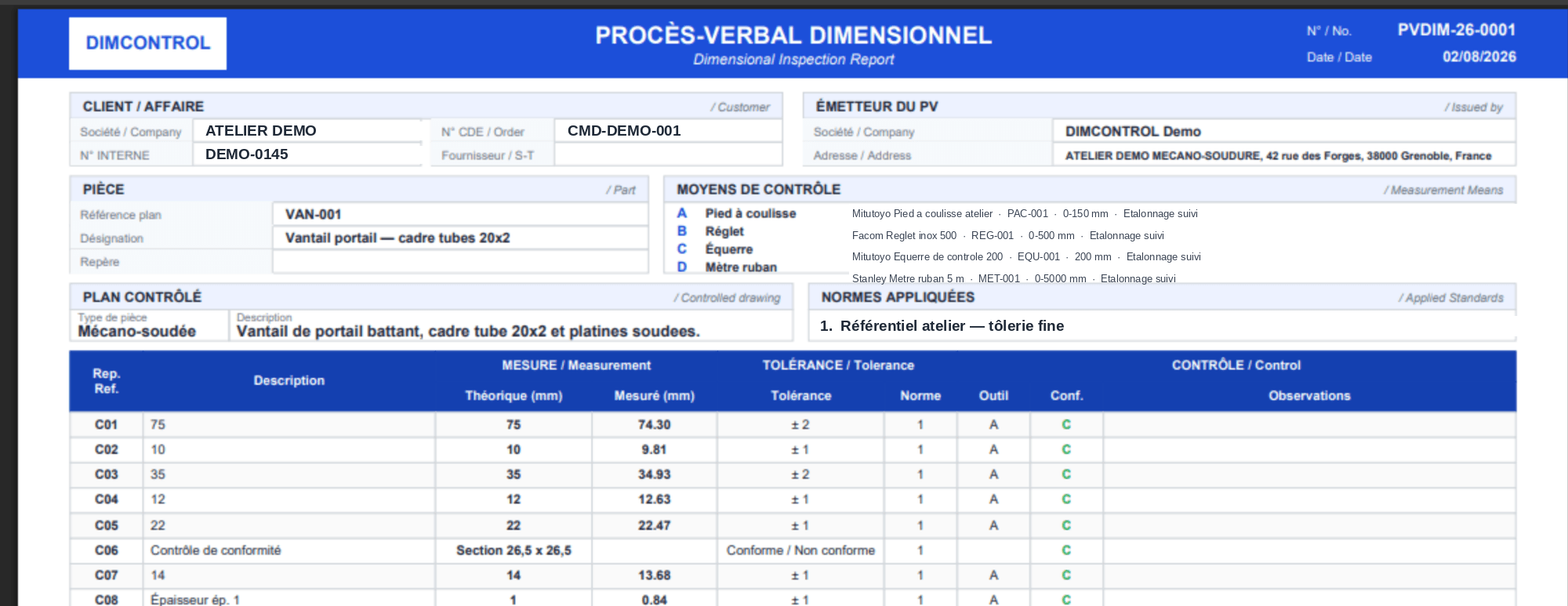

Le procès-verbal généré automatiquement, tel qu'un auditeur l'attend
A4 paysage, bilingue français / anglais, sur un modèle pensé pour les exigences documentaires d'un système qualité (traçabilité, visas, moyens de contrôle). Voici ce qu'il contient, zone par zone. Selon vos clients, ce document s'appelle PV dimensionnel ou rapport de contrôle dimensionnel.
Cartouche CLIENT / FOURNISSEUR
Deux colonnes d'identification. Côté fournisseur, on retrouve votre logo, votre société et votre adresse, repris automatiquement de votre compte.
Pièce & référence
Désignation de la pièce, référence du plan, indice de révision, repère, quantité, plus la date de contrôle et la référence du PV à votre préfixe.
Moyens de contrôle codés A → E
Chaque instrument utilisé reçoit un code, avec son identifiant interne et son échéance d'étalonnage. Chaque ligne de cote renvoie à son code.
Origine des tolérances
Le nom de votre propre référentiel et la classe retenue, ou à défaut la tolérance par défaut du contrôle : jamais une norme générique imposée par l'outil.
Tableau des cotes
Repère, cote nominale, tolérances, bornes min / max, mesure relevée, moyen de contrôle et verdict en couleur. Les cotes non mesurables sont comptées à part.
Synthèse & double signature
Statut global, taux de conformité, puis deux blocs de visa : contrôleur d'un côté, validé par de l'autre.

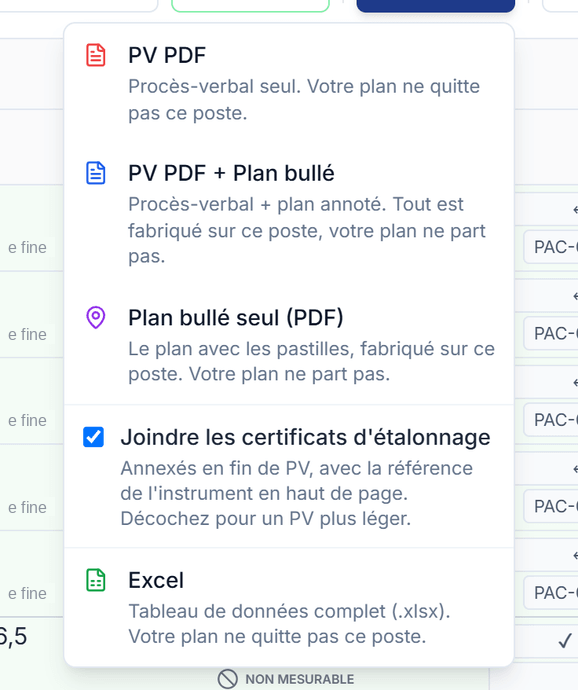

Les certificats d'étalonnage sont annexés automatiquement au PV
Vous téléversez le certificat de raccordement une seule fois, sur la fiche de l'instrument. Ensuite, dès qu'un PV utilise cet instrument, son certificat est fusionné en fin de document. Les pages sont réellement intégrées dans le PDF du PV, pas jointes à côté.
- Seuls les certificats des instruments réellement utilisés sur ce contrôle sont joints
- Aucun doublon : un instrument employé sur dix cotes n'est annexé qu'une fois
Un seul PDF exporté
Traçabilité complète, en un seul fichier

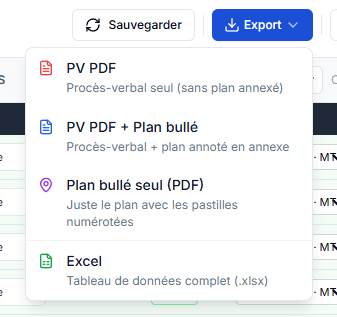

4 formats d'export prêts à générer
Quatre livrables professionnels prêts à signer, à archiver ou à transmettre à votre donneur d'ordre. Zéro mise en forme manuelle.
Ce que contient chacun des quatre formats
- En-tête entreprise + logo + adresse
- Archivé et horodaté automatiquement
- PV + annexe plan annoté avec les pastilles
- Traçabilité cote ↔ position visuelle
- Plan PDF avec pastilles numérotées et couleur conformité
- Conserve les pages et la mise en forme du plan d'origine
- Cellules colorisées par statut conforme / non conforme
- Tableau exploitable côté donneur d'ordre
- En-tête projet, logo société, mise en forme automatique
Le bullage automatique
de votre plan
Le bullage, « ballooning » en anglais, consiste à poser sur le plan une pastille numérotée par cote à contrôler, pour que chaque mesure du procès-verbal renvoie à un endroit précis du dessin. DIMCONTROL le fait automatiquement. Vous n'avez aucune numérotation à reprendre à la main quand le plan change d'indice.
Le plan bullé n'est pas une image reconstruite. C'est votre PDF d'origine, sur lequel les pastilles viennent se poser. Aucune rasterisation, donc aucune perte de netteté. On peut zoomer sur une cote comme sur le plan initial.
- Pastilles numérotées dans l'ordre de lecture du plan, pas dans l'ordre de détection
- Couleur = verdict : vert conforme, rouge non conforme, gris en attente de mesure
- Trait de rappel entre la pastille et la cote quand la pastille est décalée
- Rotation des pages gérée, les pastilles suivent un A1 ou un A2 pivoté
- Vous déplacez une pastille à la souris, sa position est conservée
- Plans multipages : chaque page reçoit ses propres pastilles
Organisez vos contrôles, produisez en masse
Regroupez vos plans par affaire, créez plusieurs PV d'un seul coup et clonez les pièces récurrentes. Moins de saisie, plus de contrôles produits.
Affaires (dossiers)
Regroupez plusieurs plans dans une même affaire (n° de commande, client). Les informations communes sont héritées par chaque contrôle, vous ne les saisissez qu'une seule fois.
- Client, n° de commande, fournisseur, référentiel hérités automatiquement
- Navigation claire, dossier d'affaire par dossier d'affaire
- Beaucoup moins de ressaisie d'un contrôle à l'autre
Création de PV en masse
Glissez plusieurs plans PDF d'un seul coup. DIMCONTROL crée un contrôle par plan, chacun héritant des informations de l'affaire. Une série de contrôles lancée en une seule opération.
- Un contrôle créé automatiquement par plan déposé
- Chaque contrôle hérite des infos de l'affaire
- Plus un contrôle à créer plan par plan
Dupliquer un contrôle
Pour une pièce récurrente, clonez un contrôle existant. La structure et les cotes sont reprises, les mesures remises à zéro, prêt pour un nouveau relevé.
Le confort de gestion au quotidien
Sélection multiple façon Windows
Cases à cocher, Maj + clic pour une plage, tout sélectionner, Échap pour annuler, sur les affaires comme sur les plans.
Tri et archivage
Triez par activité, client, n° interne, n° de commande ou nom. Archivez ce qui est terminé sans rien supprimer.
Export ZIP de toute une affaire
Tous les PV d'une même affaire sortent en une seule archive, prête à transmettre au donneur d'ordre.
Parc d'instruments en Excel
Import et export Excel du parc complet. Vous partez de votre fichier existant plutôt que de tout ressaisir.
Confidentialité
Vos plans restent
là où vous le décidez
Deux modes selon le document que vous avez en main. Et un logiciel installé, si rien ne doit sortir du poste.
PDF natif
Mode Confidentiel
Tout se passe dans votre navigateur : lecture des cotes et assemblage du plan bullé, sur votre poste. Le fichier n'est jamais envoyé.
PDF scanné
Analyse de plan scanné
Pour les scans et les photos. Le plan transite par nos serveurs en France, puis il est analysé par notre sous-traitant Anthropic, aux États-Unis, et supprimé dès la fin du traitement.
Logiciel installé
Édition Locale
Tout reste sur votre machine : plans, cotes et PV. Hors ligne au quotidien.
Dans tous les cas
- Mesures, référentiels et PV hébergés en France
- Aucun plan PDF conservé sur nos serveurs
- Aucun traceur tiers : ni Google Analytics, ni régie publicitaire
- Mot de passe de 12 caractères minimum
- Changer de mot de passe révoque les sessions ouvertes ailleurs
- Export et suppression de vos données à tout moment
Cas d'usage
DIMCONTROL s'adapte à votre secteur
Pièces usinées, mécano-soudé, bureau d'études. Le même outil, adapté à chaque métier.
Sous-traitance mécanique
Votre donneur d'ordres vous envoie un plan de pièce usinée d'environ 70 cotes. La préparation du PV, recopie des cotes, saisie des tolérances et numérotation du plan, passe de trente à quarante minutes à cinq minutes (mesure interne DIMCONTROL, 2026).
Chaudronnerie & mécano-soudé
Contrôle d'une structure soudée de 70 cotes réparties sur 3 pages. Mapping visuel sur chaque page, export PDF multi-pages en fin de session.
Bureau d'études
Suivi de conformité sur révisions de plans. Chaque version = un projet DIMCONTROL. Traçabilité complète inter-révisions.
Référentiels pris en charge
ISO 2768 & ISO 13920, vous y renseignez vos critères
DIMCONTROL n'embarque aucune valeur normative et s'ouvre à tous les référentiels du métier. Vous saisissez vos propres critères de contrôle, à partir des documents que vous détenez légalement. L'outil ne se substitue pas à la consultation des documents officiels.
Tolérances générales, pièces usinées
Référentiel courant pour pièces mécaniques usinées (tournage, fraisage, perçage). Vous y renseignez la classe et les critères applicables à votre projet.
Constructions soudées & chaudronnerie
Référentiel courant pour les ensembles mécano-soudés et les grandes dimensions. Vous y renseignez la classe et les critères retenus pour votre projet.
Accès immédiat · Sans carte bancaire
Essayez DIMCONTROL
sur vos propres plans
Votre premier PV dimensionnel, sans recopier une seule cote. Offre gratuite, sans engagement de durée, sans carte bancaire.
En Mode Confidentiel, vos plans ne sortent pas de votre machine
Pour aller plus loin
- Extraction des cotes d'un plan PDFComment les cotes et leurs tolérances sont relevées du plan industriel sans ressaisie, et le plan bullé automatiquement.
- Logiciel de contrôle dimensionnelMéthodologie, instruments de mesure, industries couvertes (6 secteurs).
- Procès-verbal dimensionnelPV dimensionnel ou rapport de contrôle dimensionnel : générer le document depuis un plan PDF, chaque cote repérée sur le plan. Exigences sectorielles aéro / auto / nucléaire.
- Tolérances ISO 2768À quoi sert la norme des tolérances générales des pièces usinées, et comment choisir la classe applicable à votre contrôle.
- Tolérances ISO 13920À quoi sert la norme des tolérances des constructions mécano-soudées, et comment structurer votre contrôle en conséquence.
- Glossaire de la métrologie73 définitions A-Z : cote, tolérance, GD&T, planéité, bullage, FAI, PPAP, capabilité, AQL…
